Koji je koeficijent protoka Luer nepovratnog ventila?
U području upravljanja medicinskim tekućinama, Luer nepovratni ventili igraju ključnu ulogu. Kao posvećeni dobavljač Luer nepovratnih ventila, razumijemo značaj različitih tehničkih parametara u ovim ventilima, posebno koeficijenta protoka. Ovaj blog ima za cilj da se udubi u koncept koeficijenta protoka Luer nepovratnog ventila, njegovu važnost i kako utiče na performanse ovih bitnih medicinskih komponenti.
Razumijevanje osnova Luer nepovratnih ventila
Prije nego što pređemo na koeficijent protoka, hajde da ukratko shvatimo šta je Luer nepovratni ventil. Luer nepovratni ventil je tip jednosmjernog ventila koji se obično koristi u medicinskim aplikacijama. Omogućava da tečnost teče u jednom smjeru dok sprječava povratni tok. Ovo je bitno u mnogim medicinskim procedurama, kao što je intravenska (IV) terapija, gdje se osigurava pravilna isporuka lijekova i tekućine bez rizika od kontaminacije ili nepravilnog protoka. Možete saznati više o našimLuer kontrolni ventilna našoj web stranici.
Definiranje koeficijenta protoka
Koeficijent protoka, koji se često označava kao Cv, je mjera sposobnosti ventila da propušta tekućinu. Definira se kao broj američkih galona u minuti (GPM) vode na 60°F koja će teći kroz ventil s padom tlaka od 1 funte po kvadratnom inču (PSI). Jednostavnije rečeno, kvantifikuje koliko lako ventil dozvoljava da tečnost prođe kroz njega. Viša vrijednost Cv ukazuje da ventil ima manji otpor protoku i da može proći više tekućine za dati pad tlaka.
Na primjer, ako Luer kontrolni ventil ima Cv od 0,5, to znači da može proći 0,5 GPM vode na 60°F sa padom tlaka od 1 PSI preko ventila.
Važnost koeficijenta protoka u Luer nepovratnim ventilima
Koeficijent protoka je kritičan parametar u dizajnu i odabiru Luer nepovratnih ventila iz nekoliko razloga:
1. Kontrola brzine protoka
U medicinskim aplikacijama često je potrebna precizna kontrola protoka tečnosti. Koeficijent protoka pomaže u određivanju odgovarajućeg ventila za specifične zahtjeve brzine protoka. Poznavajući Cv vrijednost ventila, medicinski stručnjaci mogu izračunati brzinu protoka na osnovu raspoloživog pritiska. Na primjer, ako određena medicinska procedura zahtijeva brzinu protoka od 1 GPM i raspoloživi pad tlaka je 4 PSI, ventil sa Cv od 0,5 bi bio prikladan jer može podnijeti potreban protok u ovim uvjetima.
2. Kompatibilnost sistema
Koeficijent protoka također osigurava kompatibilnost Luer ventila za provjeru sa cjelokupnim sistemom medicinske tekućine. Različiti medicinski uređaji i cijevi imaju specifične karakteristike protoka. Mora se odabrati ventil s odgovarajućom vrijednošću Cv kako bi se osiguralo da ne uzrokuje prevelike padove tlaka ili ograničenja protoka u sistemu. Ovo je ključno za pravilno funkcioniranje cjelokupne medicinske opreme.
3. Efikasnost i učinak
Ventil sa dobro usklađenim koeficijentom protoka može raditi efikasnije. Smanjuje energiju potrebnu za pumpanje tečnosti kroz ventil, što može biti posebno važno kod medicinskih uređaja na baterije. Osim toga, pomaže u održavanju stabilne brzine protoka, što je neophodno za tačnu isporuku lijekova i druge medicinske procedure.
Faktori koji utječu na koeficijent protoka Luer nepovratnih ventila
Nekoliko faktora može uticati na koeficijent protoka Luerovog nepovratnog ventila:
1. Dizajn ventila
Unutrašnji dizajn ventila, kao što su veličina i oblik putanje protoka, tip mehanizma za zaptivanje i prisustvo bilo kakvih prepreka, mogu značajno uticati na vrednost Cv. Na primjer, ventil sa širim putanjom protoka i aerodinamičnim dizajnom općenito će imati veći koeficijent protoka u usporedbi s ventilom s uskim i zakrivljenim putem.
2. Svojstva materijala
Materijali korišteni u konstrukciji ventila također mogu utjecati na koeficijent protoka. Materijali sa niskim koeficijentima trenja omogućavaju glatkiji protok tečnosti, što rezultira višim vrednostima Cv. Dodatno, fleksibilnost i elastičnost materijala mogu uticati na performanse zaptivanja ventila, što zauzvrat može uticati na karakteristike protoka.
3. Radni uslovi
Uslovi pritiska i temperature pod kojima ventil radi mogu uticati na njegov koeficijent protoka. Viši pritisci ponekad mogu uzrokovati laganu deformaciju ventila, mijenjajući put protoka i mijenjajući vrijednost Cv. Slično, varijacije temperature mogu uticati na viskozitet fluida, što takođe može uticati na brzinu protoka kroz ventil.
Mjerenje koeficijenta protoka
Mjerenje koeficijenta protoka Luerovog nepovratnog ventila obično uključuje provođenje testova protoka. Ova ispitivanja se izvode u kontrolisanom okruženju pomoću uređaja za merenje protoka, kao što je merač protoka, i uređaja za merenje pritiska, kao što je manometar.
Ventil je instaliran u probnoj postavci, a voda na određenoj temperaturi (obično 60°F) prolazi kroz ventil. Pad pritiska na ventilu se meri dok se brzina protoka podešava. Vrijednost Cv se tada izračunava pomoću sljedeće formule:
[Cv = Q\sqrt{\frac{SG}{\Delta P}}]
gdje je Q brzina protoka u GPM, SG je specifična težina fluida (za vodu, SG = 1), a (\Delta P) je pad tlaka na ventilu u PSI.
Poređenje Luer nepovratnih ventila sa drugim nepovratnim ventilima

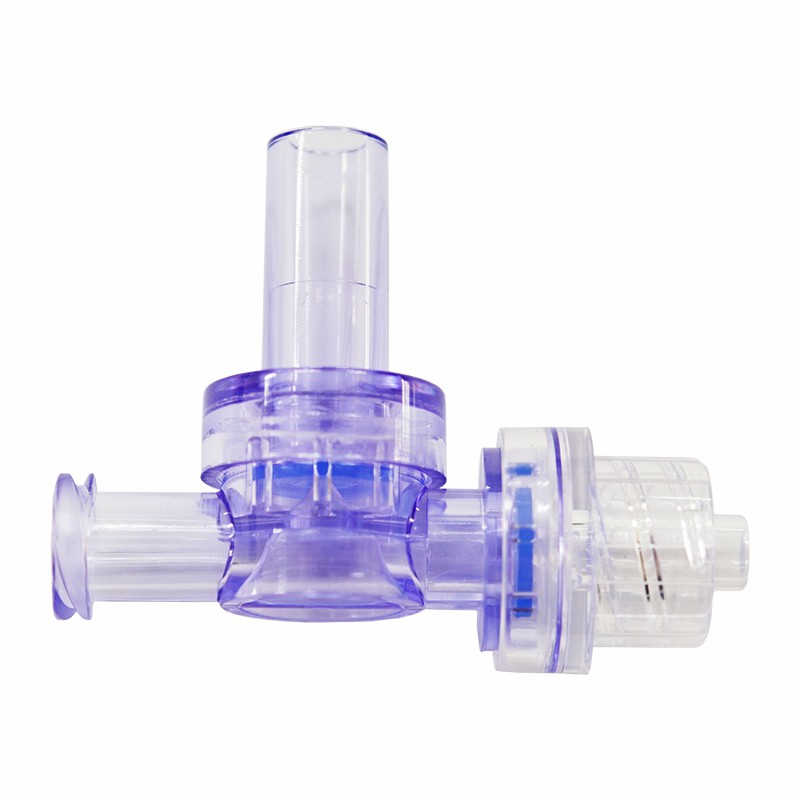

Na tržištu postoje različite vrste nepovratnih ventila, kao nprDvostruki nepovratni ventil. Dok su Luer nepovratni ventili dizajnirani za specifične medicinske primjene sa svojim karakterističnim Luer priključcima, drugi nepovratni ventili mogu se koristiti u različitim industrijama ili imati različite zahtjeve za performanse.
Dvostruki nepovratni ventili, na primjer, pružaju dodatni nivo sigurnosti jer imaju dva nezavisna mehanizma za provjeru. Međutim, njihovi koeficijenti protoka mogu se razlikovati od onih kod Luer nepovratnih ventila zbog njihovog različitog dizajna i predviđene primjene. Prilikom odabira između različitih tipova nepovratnih ventila, bitno je uzeti u obzir specifične zahtjeve protoka i cjelokupni dizajn sistema.
Odabir pravog Luer nepovratnog ventila na osnovu koeficijenta protoka
Prilikom odabira Luer nepovratnog ventila za medicinsku primjenu, ključno je odabrati ventil s odgovarajućim koeficijentom protoka. Evo nekoliko koraka koje treba slijediti:
1. Odredite zahtjeve protoka
Prvo odredite potrebnu brzinu protoka za medicinski postupak. To može ovisiti o faktorima kao što su vrsta lijeka koji se isporučuje, stanje pacijenta i specifični medicinski uređaj koji se koristi.
2. Uzmite u obzir pad pritiska
Procijenite raspoloživi pad pritiska u sistemu. Ovo se može utvrditi analizom karakteristika izvora tečnosti, cijevi i bilo koje druge komponente u sistemu.
3. Izračunajte potrebnu Cv vrijednost
Koristeći vrijednosti protoka i pada tlaka, izračunajte potrebnu vrijednost Cv za ventil. Za ovu kalkulaciju možete koristiti formulu spomenutu ranije.
4. Odaberite odgovarajući ventil
Na osnovu izračunate vrijednosti Cv, odaberite Luer nepovratni ventil iz našeg asortimana proizvoda koji ispunjava zahtjeve. Naši ventili su dizajnirani i testirani kako bi osigurali precizne koeficijente protoka i pouzdane performanse.
Zaključak
Koeficijent protoka Luer nepovratnog ventila je vitalni parametar koji određuje njegovu sposobnost da efikasno propušta tečnost. Kao dobavljač Luer nepovratnih ventila, razumijemo važnost obezbjeđivanja ventila sa preciznim i dobro okarakterisanim koeficijentima protoka. Bilo da ste uključeni u proizvodnju medicinskih uređaja ili isporuku zdravstvene zaštite, odabir pravog Luer nepovratnog ventila na osnovu njegovog koeficijenta protoka je ključan za uspjeh vaših aplikacija.
Ako su vam potrebni visokokvalitetni Luer nepovratni ventili ili imate bilo kakva pitanja u vezi sa koeficijentima protoka i odabirom ventila, preporučujemo vam da nas kontaktirate radi razgovora o nabavci. Naš tim stručnjaka spreman je da Vam pomogne u pronalaženju najboljih rješenja za Vaše specifične potrebe.
Reference
- Crane Co., "Protok fluida kroz ventile, fitinge i cijevi," Tehnički dokument br. 410.
- ASME B16.34 - 2017, "Ventili - prirubnički, navojni i kraj za zavarivanje."
